隨著fpc的用量越來越大，很多以前沒有接觸過的朋友經常問小編關于厚度的問題，下面小編整理了一份工廠原材料的一些規格和參數，希望對大家有所幫助。

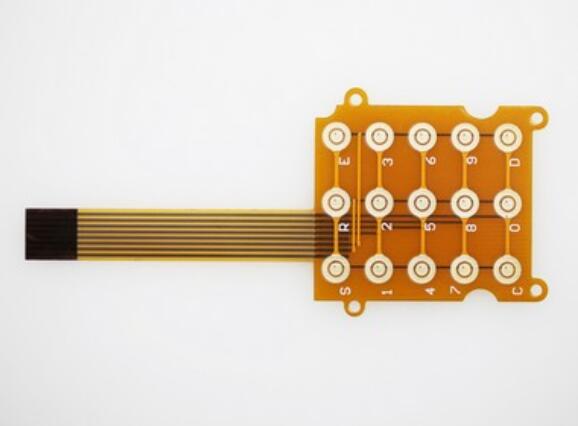

　　fpc單雙面柔性線路板材料規格表

　　一、銅箔規格 :

　　1. 對半:PI 厚度:0.0254mm (25.4um)

　　膠厚:0.02mm (20 um)

　　銅厚:0.018mm (18 um)

　　2.半對半 :PI 厚度:0.0125mm (12.5um)

　　膠厚:0.013mm (13 um)

　　銅厚:0.018mm (18 um)

　　3.雙面板半對半 : 銅厚:0.018mm (18 um)

　　膠厚:0.013mm (13 um)

　　PI 厚度:0.0125mm (12.5um)

　　膠厚:0.013mm (13 um)

　　銅厚:0.018mm (18 um)

　　4. 雙面板 1 對 1: 銅厚:0.036mm (36 um)

　　膠厚:0.020mm (20 um)

　　PI 厚度:0.025mm (25um)

　　膠厚:0.020mm (20 um)

　　銅厚:0.036mm (36 um)

　　二、3M 膠規格 :

　　1. 9471#:AD 膠厚:0.05mm

　　2. 9500#:AD 膠厚:0.15mm

　　3. 966#:AD 膠厚:0.05mm

　　4. 9495#:AD 膠厚:0.15mm

　　5. 467#:AD 膠厚:0.05mm

　　6. 468#:AD 膠厚:0.13mm

　　7. 9448#:AD 膠厚:0.13mm

　　三、阻焊油墨顏色

　　1. 亞光黑色

　　2. 感光黑色

　　3. 亞光白色

　　4. 感光白色

　　5. 感光綠色

　　6. 感光黃色

　　7. 灰色

　　8. 咖啡色

　　9. 客戶指定調油顏色字符顏色

　　1. 亞光黑色

　　2. 感光黑色

　　3. 感光白色

　　4. 客戶指定調油顏色

　　四、表面處理

　　1. 鍍鎳金 (Au:0.05-0.1um ni:2-5um)

　　2. 化學沉金 (Au:0.05-0.1um ni:2-5um)

　　3. 鍍銅(8-20 um)

　　五、覆蓋膜

　　1. PI=0.0125MM,AD=0.15MM

　　2. PI=0.025MM,AD=0.2MM

　　3. PI=0.05MM,AD=0.02 制程能力參數

　　1. 層數:單面,雙面

　　2. 基材:PI,PET

　　3. 最大制板尺寸 :250*350MM

　　4. 最小 PTH 孔徑:ф0.2MM

　　5. PTH 孔誤差 :+/-0.05MM

　　6. 最小線寬 :0.1MM

　　7. 最小線距 :0.1MM

　　8. 最小沖槽 :0.7MM

　　9. 外型加工 :模具沖壓 ,手工剪切 ,激光成型

　　10. 外 型 公 差 : 模具沖壓+/-0.2MM, 手工剪切+/-0.5MM

　　11. 阻焊類型 :層壓 (PI/PET),印刷多種顏色的熱固化油墨

　　12. 阻焊厚度 :油墨(15-20UM)

　　13. 補強類型 :PI,透明/白色 PET,FR-4,鋼片

　　14. 補強厚度 :PI(3mil,5mil,7mil,9mil)透明/白色 PET(0.2mm)

　　FR-4補強(0.15mm,0.2mm,0.4mm)

　　FPC鋼片補強(0.15mm,0.2mm,0.3mm)

　　15. FPC產品總厚度公差 :+/-0.05mm

　　16. FPC出貨方式 :單片,整板,整板微連接 ,客戶指定

　　以上就是小編整理的關于“fpc軟板各種材料厚度規格和制程參數介紹”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
